تفاصيل المنتج:
|
| نوع المبرد: | آر - 134 أ | حماية السلامة: | حماية عالية ومنخفضة للضغط ، حماية الحمل الزائد ، حماية مكافحة التجميد ، حماية تسلسل الطور ، إلخ. |
|---|---|---|---|
| قدرة التبريد: | 10-500 طن | درجة حرارة مدخل/مخرج ماء التبريد: | 30/35 ℃ |
| نظام التحكم: | حاسوب دقيق | مستوى الضوضاء: | ≤70 ديسيبل (أ) |
| طريقة التبريد: | التوسع المباشر | علامة تجارية للضاغط: | Bitzer ، Hanbell ، refcomp ، إلخ. |
| إبراز: | المبردات المبردة بالهواء 1000 كيلوواط,1000 كيلوواط جهاز تبريد بالهواء,جهاز التبريد المزلق المبرد بالهواء بتحكم PLC,1000kW Air Cooled Screw Chiller,PLC Control Air Cooled Screw Chiller |
||
آلة ملء 60D المبردة بالهواء، خط إنتاج التعبئة والتغليف، آلات التنظيف،
وصف المنتج:

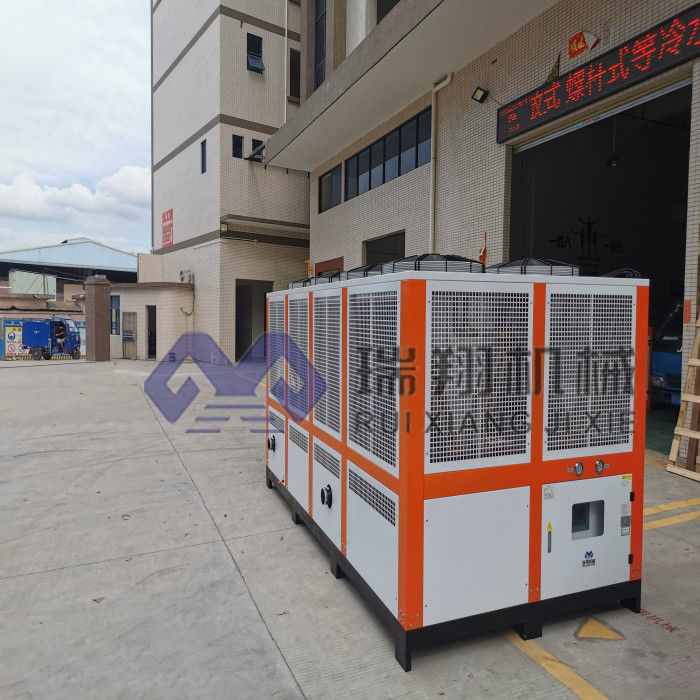

المبرد بالهواء هو نوع من التبريد الصناعي ومعدات تكييف الهواء التجارية، وتتكون أساسا من تبخر، ضاغط، مكثف وصمام التوسع ومكونات أخرى.يستخدم ضاغط ملفوف لضغط المبرد منخفض درجة الحرارة ومنخفض الضغط إلى غاز ذو درجة حرارة عالية وضغط مرتفع، ثم يطلق الحرارة إلى الخارج من خلال المكثف،وأخيرا يقلل من درجة الحرارة والضغط من المبرد من خلال صمام التوسع للعودة إلى البخار لإعادة التدوير.
أثناء التشغيل ، يمتص المبرد المزلق المبرد بالهواء الحرارة في الهواء الخارجي ، ويبرد مياه التبريد ويدورها إلى الغرفة ، بحيث يقلل من درجة حرارة الغرفة الداخلية.تؤثر كفاءة تبريدها بشكل كبير على عوامل مثل درجة الحرارة الخارجية والرطوبة، لذلك قد يكون تأثيره محدودًا في بيئات ذات درجات حرارة عالية ورطوبة عالية.
بالمقارنة مع المبردات المبردة بالماء ، لا تتطلب مبردات المسامير المبردة بالهواء نظامًا إضافيًا لمياه التبريد ، لذلك فهي أسهل وأكثر فعالية من حيث التكلفة.لأنه يستخدم الهواء الخارجي للتبريد، يمكن أن تكون مشكلة في المناطق ذات التلوث الهوائي العالي أو حيث تحتاج إلى الحفاظ على نوعية الهواء في الأماكن المغلقة.
خصائص الإنتاج:
ميزات المبرد المزلق المبرد بالهواء تشمل:
1لا يوجد نظام إضافي لمياه التبريد: بالمقارنة مع المبردات المبردة بالماء ، لا تتطلب المبردات المزروعة المبردة بالهواء أنظمة إضافية لمياه التبريد ، لذلك فهي أكثر بساطة وفعالية من حيث التكلفة.
2مجموعة واسعة من التطبيقات: المبردات المزروعة المبردة بالهواء مناسبة لأنواع مختلفة من المباني والأماكن ، مثل مباني المكاتب التجارية والفنادق والمستشفيات والمدارس ، إلخ.
3كفاءة التبريد العالية: يستخدم المبرد المزلق المبرد بالهواء ضاغط مزق ، والذي له مزايا كفاءة التبريد العالية ، وانخفاض الضوضاء ، وانخفاض تكلفة الصيانة.
4التثبيت السهل: إن تركيب المبرد المزلق المبرد بالهواء بسيط نسبياً ولا يتطلب معدات إضافية مثل أنابيب المياه ومضخات المياه.
5موثوقية عالية: تم تصميم وتصنيع المبرد المزلق المبرد بالهواء بدقة عالية ، وله استقرار وموثوقية جيدة.
6القدرة القوية على التكيف: المبرد المزلق المبرد بالهواء لديه القدرة القوية على التكيف ويمكن أن يتكيف مع ظروف بيئية مختلفة وتغيرات الحمل.
مبدأ العمل:
مبدأ عمل جهاز التبريد المزلق المبرد بالهواء هو كما يلي:
عملية الضغط: يتم ضغط المبرد في غاز عالي درجة الحرارة وارتفاع الضغط في ضاغط المسمار ، ثم يدخل المكثف.
عملية التكثيف: يتم تبريد الغاز عالي الحرارة والضغط العالي في المكثف ليصبح سائل عالي الضغط، وفي نفس الوقت يطلق الحرارة،والذي يتم تشتيته في الهواء الخارجي من خلال المروحة والإشعاعات.
عملية التوسع: بعد أن يتم فك ضغط السائل ذو الضغط العالي بواسطة صمام التوسع ، يصبح سائل ذو درجة حرارة منخفضة وضغط منخفض ، ثم يدخل المبخر.
عملية التبخر: يستنشق السائل ذو درجة حرارة منخفضة وضغط منخفض في البخار، ويستوعب الحرارة في الغرفة، ويبرد مياه التبريد في الغرفة، ويدورها إلى الغرفة،وبالتالي تحقيق الغرض من خفض درجة حرارة الغرفة.
المعلمات التقنية:
| النموذج | RX-30A | RX-40A | RX-50A | RX-60A | RX-70A | RX-80A | RX-90A | RX-100A | RX-110A | ||
| قدرة التبريد | كيلوواط/ساعة | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| كيلورات/ساعة | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| نطاق الحرارة | 5°C~35°C ((أقل من 0°C يمكن تخصيصها) | ||||||||||
| إمدادات الطاقة | 3N-380V/415V 50HZ/60HZ | ||||||||||
| الطاقة الكلية | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| التيار الحالي | أ | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| الماء المبرد | م3/ساعة | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| ضاغط | النوع | نوع المسمار شبه الحرامي | |||||||||
| طريقة البدء | Y-△ | ||||||||||
| تعديل القدرة | 0,25,50,75,100 | ||||||||||
| طاقة الدخول | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| زيت مجمد | النوع | HBR-A01 | |||||||||
| حجم التعبئة | (ل) | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| المبرد | النوع | R-22/R407C | |||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | ||||||||||
| مُبخر | حجم التعبئة | كيلوغرام | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| النوع | القشرة والأنبوب | ||||||||||
| المكثف | قطرها | ملم | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| النوع | نوع ذو براز الألومنيوم ذو الغلاف النحاسي عالي الكفاءة + مروحة الدوار الخارجي منخفضة الضوضاء | ||||||||||
| حجم هواء التبريد | م3/ساعة | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| جهاز حماية | مفتاح الجهد العالي والمنخفض، حماية مضادة للتجمد، سدادة قابلة للذوبان، صمام السلامة، جهاز حماية من الإفراط في الحمل، حماية من ارتفاع درجة حرارة الملف، مفتاح حماية درجة الحرارة التلقائية، إلخ. | ||||||||||
| الأبعاد | (ل) | ملم | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | ملم | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| هـ | ملم | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| وزن | كيلوغرام | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
صناعة التطبيق:
أجهزة التبريد لديها مجموعة متنوعة من التطبيقات في آلات تعبئة، وتشمل بشكل رئيسي الجوانب التالية:
1تبريد الخزان: في آلات التعبئة، قد يكون من الضروري تبريد الخزان لضمان الحفاظ على درجة حرارة مناسبة للمنتج في الخزان. The chiller can reduce the temperature of the tank by providing a cooling water circulation system to flow the cooling water through the surface or internal cooling pipes of the tank to ensure product quality and freshness preservation.
2تبريد المياه المعبأة بالعلب: إذا تم استخدام آلة التعبئة في خط إنتاج المياه المعبأة بالعلب، يمكن استخدام جهاز التبريد لتبريد المياه المعبأة بالعلب.المبرد يوفر نظام تدوير مياه التبريد، الذي يمرر مياه التبريد إلى المياه المعبأة بالعلب من خلال أنابيب التبريد أو التبريد. وهذا يساعد على خفض درجة حرارة المياه المعبأة بالعلب ، مما يضمن جودة ونكهة المنتج.
3التبريد الميكانيكي: ستولد آلات التعبئة كمية معينة من الحرارة أثناء التشغيل، وخاصة بعض معدات التشغيل عالية السرعة. Chillers can be used to provide a cooling system that circulates cooling water to mechanical parts through coolers or cooling pipes to maintain the normal operating temperature of the machine and avoid equipment failure caused by overheating.
4نظام التحكم في التبريد: عادة ما تكون آلات العلب مجهزة بنظام تحكم، مثل جهاز تحكم PLC أو لوحة تحكم إلكترونية.تنتج أنظمة التحكم هذه كمية معينة من الحرارة أثناء التشغيل وتحتاج إلى تبريد للحفاظ على عملها بشكل صحيحيمكن أن يوفر المبرد نظام تداول مياه التبريد لنظام التحكم،ونقل مياه التبريد إلى المشعّل أو جهاز التبريد في نظام التحكم لضمان استقرار وموثوقية نظام التحكم.
باختصار، تطبيق أجهزة التبريد في الآلات المعلبة هو أساسا لتبريد الخزانات والمياه المعبأة بالعلب والأجزاء الميكانيكية وأنظمة التحكم، لضمان جودة المنتج،التشغيل الطبيعي واستقرار المعداتوسوف تختلف طريقة التطبيق المحددة وتكوينها وفقا لنوع ومتطلبات آلة تعبئة المعلبات.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصناعة الصيدلانية صناعة التعبئة والتغليف الصناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
ما هي الطرق المختلفة لتكوين المبرد في آلة العلب؟
في آلات التعبئة، يمكن أن تختلف تكوين المبرد حسب الاحتياجات الخاصة وخصائص المعدات الميكانيكية.فيما يلي العديد من طرق التكوين الشائعة:
1التبريد المباشر: في تكوين التبريد المباشر ، ينقل المبرد مباشرة مياه التبريد إلى الأجزاء أو المنتجات التي تحتاج إلى التبريد من خلال جهاز التبريد أو أنابيب التبريد.هذا التكوين مناسب للمواقف التي تتطلب تبريد سريع، مثل التبريد المباشر للخزانات، والمياه المعبأة أو المنتجات الأخرى.
2التبريد غير المباشر: في تكوين التبريد غير المباشر ، تمر جهاز التبريد مياه التبريد إلى مبادل حرارة وسيط أو جهاز تبريد من خلال نظام الدوران التبريد.ثم ينقل وسيلة التبريد إلى الأجزاء التي تحتاج إلى تبريد في آلة العلب أو المنتجهذا يمكن أن يحقق تحكمًا أفضل وتنظيمًا لحرارة التبريد ، وهو مناسب لمواقف ذات متطلبات حرارة أكثر صرامة.
3برج التبريد: برج التبريد هو تكوين تبريد شائع آخر. في هذا التكوين،المبرد ينقل الحرارة إلى الهواء في الغلاف الجوي من خلال برج التبريد لتحقيق تأثير التبريدغالبًا ما تستخدم أبراج التبريد للتعامل مع كميات كبيرة من الحرارة ، مثل خطوط التعبئة عالية السرعة ، حيث يمكن أن توفر أبراج التبريد طاقة تبريد إضافية للحفاظ على تشغيل المعدات.
4- الجمع بين أجهزة التبريد المتعددة: بالنسبة لخطوط إنتاج التعبئة على نطاق واسع أو الحالات التي تتطلب قدرة تبريد أعلى ، يمكن الجمع بين أجهزة التبريد المتعددة.يمكن تكوين العديد من المبردات بالتوازي أو في سلسلة لتوفير قدرة تبريد أكبر ومرونة أكبريمكن توسيع طريقة التكوين هذه وتعديلها وفقا للاحتياجات الفعلية لتلبية متطلبات الإنتاج المختلفة.
تجدر الإشارة إلى أن طريقة تكوين المبرد المحددة يجب تقييمها واختيارها وفقًا لنوع آلة التعبئة، ومتطلبات العملية واحتياجات التبريد.عند تكوين المبرد، يوصى بإجراء مناقشة مفصلة مع مصنع المعدات أو مهندس محترف لضمان أفضل تأثير التبريد وأداء النظام.
