تفاصيل المنتج:
|
| اسم المنتج: | مبرد مياه مبرد بالهواء | نظام التحكم: | شاشة سيمنز PLC/7 بوصة تعمل باللمس |
|---|---|---|---|
| قوة المضخة: | 0.75 كيلو واط | درجة حرارة الماء الخارج: | 5-50 |
| نوع المكثف: | أنبوب ذو زعانف | قوة الضاغط: | 2.25 كيلو واط |
| إمدادات الطاقة: | 3 مراحل/380 فولت/50 هرتز | نظام التحكم: | حاسوب دقيق |
| إبراز: | 125HP المبردة بالهواء المبردة بالهواء,المبرد الصناعي المبرد بالهواء عالي الكفاءة,سخان المياه المبرد بالهواء المحمول عالي الكفاءة,High Efficiency Air Cooled Industrial Chiller,High Efficiency portable air cooled water chiller |
||

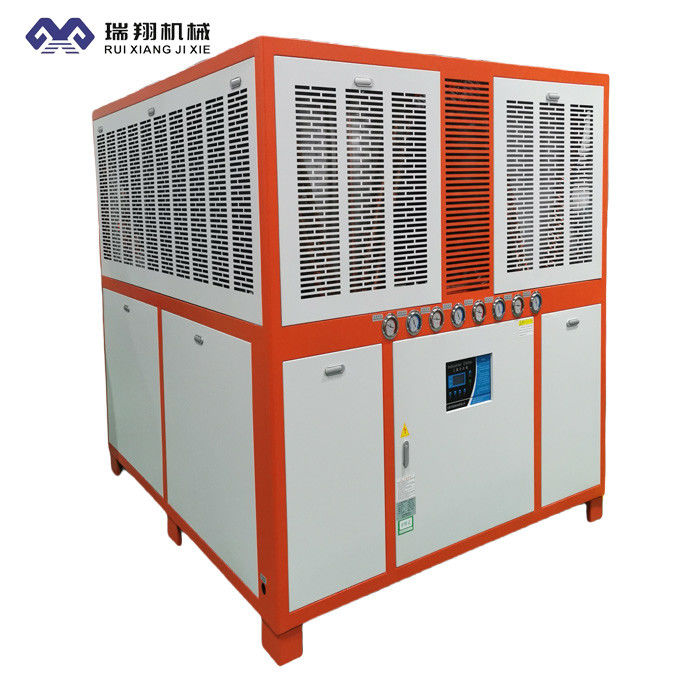

125 حصان كبير مبردة بالهواء المكيف الهواء مكيف الحرارة الثابتة
وصف المنتج:
المبرد من نوع التبريد والتدفئة من نوع مكيف الهواء هو نوع خاص من المبرد،الذي يستخدم على نطاق واسع في أنظمة تكييف الهواء لتوفير المياه الباردة والماء الساخن لتلبية احتياجات التبريد والتدفئة لنظم تكييف الهواء.
هذا النوع من المبردات له وظيفة مزدوجة ، والتي يمكن أن توفر المياه الباردة لاحتياجات تبريد أنظمة تكييف الهواء ، والماء الساخن لاحتياجات التدفئة لأنظمة تكييف الهواء.عادة ما يتكون من وحدة، بما في ذلك المكونات الرئيسية مثل الضاغط، المكثف، المبخر ونظام التحكم.
في وضع التبريد، يضغط ضاغط جهاز التبريد من نوع تبريد وتدفئة تكييف الهواء على المبرد ويهدر الحرارة من خلال المكثف.وتفريغ الحرارة من النظامبعد ذلك، يتم تبريد عامل التكثيف في المكثف بواسطة صمام التوسع ويدخل المبخر، حيث يمتص حرارة الهواء أو الماء لإنتاج الماء البارد.يتم نقل المياه الباردة إلى نظام تكييف الهواء من خلال أنابيب للتبريد وخفض درجة حرارة الغرفة.
في وضع التدفئة ، يمكن أن يمتص جهاز التبريد من نوع التبريد والتدفئة من الطاقة الحرارية من البيئة الخارجية ويحملها عن طريق الدورة العكسية.ضاغط الضاغط سائل العمل ويطلق الحرارة من خلال المكثفثم يتم ضغط السائل العامل بواسطة صمام التوسع ويدخل إلى البخّار، ويمتص حرارة البيئة الخارجية ويحمّلها.يتم نقل المياه الساخنة إلى نظام تكييف الهواء من خلال أنابيب للتدفئة وزيادة درجة حرارة الغرفة.
تطبيق مكيف الهواء التبريد وتسخين المياه المبردة يمكن أن تحقق تشغيل على مدار السنة من نظام تكييف الهواء،سواء في وضع التبريد في الصيف أو وضع التدفئة في فصل الشتاء، يمكن أن تلبي احتياجات تكييف الهواء المريح. لديها مزايا توفير الطاقة والمرونة والقدرة على التكيف مع البيئة ومناسبة لمختلف المباني والأماكن،مثل مباني المكاتبالمراكز التجارية والفنادق والمستشفيات.
باختصار، مكيف الهواء تبريد وتسخين المياه المبردة هو مكيف المياه التي يمكن أن توفر المياه الباردة والماء الساخن لتلبية احتياجات التبريد والتسخين لنظام تكييف الهواء.لديها وظائف مزدوجة وهي مناسبة لمختلف المباني والأماكن.
خصائص المنتج:
جهاز التبريد المتحرك المبرد بالهواء هو جهاز تبريد يستخدم تكنولوجيا مكثف مبرد بالهواء وضاغط المتحرك. فيما يلي بعض الميزات المشتركة:
1كفاءة عالية وتوفير الطاقة: يستخدم برنامج التبريد المتحرك المبرد بالهواء ضاغطًا متحركًا فعالًا لتوفير نسبة كفاءة طاقة عالية وتحقيق عملية توفير الطاقة.لديهم عادة استهلاك طاقة أقل وتبريد أفضل، خفض استهلاك الطاقة وتكاليف التشغيل.
2التصميم المدمج: هذا النوع من المبردات عادة ما يكون له تصميم هيكلي مضغوط ويأخذ مساحة صغيرة نسبيا، مما يجعله مناسبًا للمناطق ذات المساحة المحدودة للتثبيت.إن ضيقتها يجعلها أكثر مرونة وملاءمة في التطبيقات التجارية والصناعية.
3التبريد السريع: يمكن للمكثف المبرد بالهواء أن يشتت الحرارة بسرعة من خلال المروحة ومغسلات الحرارة ، مما يوفر تأثير تبريد سريع وفعال.هذا يجعل المبرد المرتفع المبرد بالهواء يعمل بشكل جيد في السيناريوهات التي تتطلب تبريد سريع، مثل في البيئات عالية درجة الحرارة أو التطبيقات التي تتطلب تبريد سريع.
4التثبيت البسيط: التبريد بالهواء من السهل نسبياً، حيث لا يتطلب الاتصال بمصدر مياه خارجي أو برج تبريد.هذا يقلل من تعقيد تخطيط الأنابيب وتكوين نظام المياه أثناء التثبيت، توفير الوقت وتكاليف العمالة.
5التحكم التلقائي: يتم تجهيز العديد من المبردات المتحركة المبردة بالهواء بأنظمة تحكم آلية متقدمة ، والتي يمكن أن تحقق التحكم الدقيق في درجة الحرارة والتشغيل الذكي.هذه أنظمة التحكم عادة ما يكون لها وظائف مراقبة وتنظيم لضمان التشغيل المستقر وأفضل أداء للمعدات.
6قابلية التكيّف الواسعة: المبردات بالهواء مناسبة لمختلف سيناريوهات التطبيق في مجال التبريد وتكييف الهواء، بما في ذلك المباني التجارية والمكاتب والفنادق والمرافق الطبية.مصانع صناعية، الخ. يمكنهم تلبية احتياجات التبريد من مختلف الأحجام والاحتياجات، ولديهم قابلية جيدة للتكيف والمرونة.
مبدأ العمل:
عندما يتعلق الأمر بمبدأ العمل المحدد لمبردات نوع التبريد والتدفئة ، من الضروري النظر في كيفية عملها في أنماط التبريد والتدفئة.فيما يلي مبدأ العمل العام لمبردات نوع التبريد والتدفئة:
مبدأ العمل في وضع التبريد:
1تشغيل المكبس: المكبس هو المكون الأساسي للمبرد. إنه يمتص المبرد (عادة المبرد R410A ، إلخ).) ثم تضغطه إلى غاز عالي الضغط ودرجة حرارة عالية.
2تبديد الحرارة في المكثف: يمر المبرد ذو الضغط العالي ودرجة الحرارة العالية من خلال المكثف ويتبادل الحرارة مع الهواء أو الماء في البيئة الخارجية. في هذه العملية،يبرد المبرد ويتكثف إلى سائل عالي الضغط.
3التحكم في صمام التوسع: يمر السائل ذو الضغط العالي عبر صمام التوسع ، وينخفض الضغط بسرعة ، ودخول حالة ضغط منخفض.هذا الانخفاض المفاجئ في الضغط يسبب انخفاضا حادا في درجة حرارة المبرد.
4. امتصاص الحرارة في جهاز التبخير: يدخل المبرد منخفض الضغط إلى جهاز التبخير (المكثف التبخاري) ويتبادل الحرارة مع الهواء أو الماء.المبرد يمتص الحرارة ويتبخر إلى بخار منخفض الضغط.
5إمدادات المياه الباردة: يمر بخار الضغط المنخفض من خلال فاصل لفرز المبرد السائل المتبقيويتم امتصاص البخار في دورة الضاغط لأداء عملية التبريد مرة أخرىفي نفس الوقت ، من خلال تبادل الحرارة في المبخر ، يتم نقل دورة مياه التبريد إلى نظام تكييف الهواء من خلال الأنابيب لتوفير إمدادات المياه الباردة.
مبدأ العمل في وضع التدفئة:
في وضع التسخين ، يدرك مكيف الهواء البارد والدافئ نوع المبرد وظيفة التسخين من خلال الدورة العكسية. مبدأ العمل هو كما يلي:
1تشغيل المضغوط: كما هو الحال في وضع التبريد، يمتص المضغوط السائل العامل (عادة ما يكون المبرد) ويضغط عليه إلى غاز عالي الضغط وذو درجة حرارة عالية.
2تبديد الحرارة في المكثف: يبادل المبرد ذو الضغط العالي ودرجة الحرارة العالية الحرارة مع البيئة الخارجية من خلال المكثف ويطلق الحرارة إلى البيئة الخارجية.
3التحكم في صمام التوسع: يمر السائل ذو الضغط العالي عبر صمام التوسع ، وينخفض الضغط ، ويدخل حالة ضغط منخفض ، مما يسبب انخفاض درجة حرارة المبرد.
4امتصاص الحرارة في المبخر: يدخل المبرد منخفض الضغط إلى المبخر ، ويمتص الحرارة أثناء عملية التبخر ، ويمتص الحرارة من البيئة الخارجية.
5إمدادات المياه الساخنة: يتم فصل البخار منخفض الضغط إلى مادة تبريد سائلة من خلال منفصل ، ويتم امتصاص البخار إلى الضاغط للتداول. في الوقت نفسه ، من خلال تبادل الحرارة ، يتم تحويل البخار إلى مادة تبريد سائلة.يتم نقل الطاقة الحرارية إلى نظام الدوران المائي لتوفير إمدادات المياه الساخنة للتدفئة.
أجهزة التبريد من نوع التبريد وتسخين التكييف تدرك إمدادات المياه الباردة والماء الساخن من خلال عملية الدورة في أنماط التبريد والتدفئة.هذه الوظيفة المزدوجة تمكنها من التكيف مع احتياجات تكييف الهواء في مختلف الفصول والظروف البيئية.
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء | 16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | RX-1HP | RX-2HP | RX-3HP | RX-4HP | RX-5HP | RX-6HP |
(آر إكس) 8 حصان |
(آر إكس) 10 حصان |
||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | نوع المجلد الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| مكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط في الحمل ، جهاز حماية من ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائية ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | RX-12HP | RX-15HP | RX-20HP | RX-25HP | RX-30HP | RX-40HP | RX50HP | RX-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | نوع المجلد الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| مكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط في الحمل ، جهاز حماية من ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائية ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
المبردات الصغيرة المبردة بالهواء مناسبة للعديد من الصناعات والتطبيقات المختلفة ، بما في ذلك على سبيل المثال لا الحصر:
1صناعة الإلكترونيات: يمكن أن توفر المبردات الصغيرة المبردة بالهواء التبريد للمنتجات عالية التقنية مثل أشباه الموصلات والبصرياتوالمكونات الإلكترونية لضمان التشغيل الطبيعي للمعدات.
2صناعة الأدوية: يمكن أن توفر المبردات الصغيرة المبردة بالهواء تأثير تبريد مستقر للصلة في عملية إنتاج الأدوية التي تتطلب ضبط درجة الحرارة ،ضمان جودة وسلامة الأدوية.
3صناعة الأغذية: يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء التبريد للعلاقات التي تتطلب ضبط درجة الحرارة أثناء معالجة الأغذية،التخزين والنقل لضمان جودة وسلامة الأغذية.
4صناعة البلاستيك: يمكن أن توفر أجهزة التبريد الصغيرة المبردة بالهواء التبريد للروابط التي تسيطر على درجة الحرارة في صب الحقن البلاستيكي، صب النفخ، صب التكثيف، الخ.لضمان جودة المنتج وكفاءة الإنتاج.
5الصناعة الكيميائية:المبردات الصغيرة المبردة بالهواء يمكن أن توفر التبريد للروابط التي تحتاج إلى التحكم في درجة الحرارة في عملية الإنتاج الكيميائي لضمان جودة وسلامة المنتجات الكيميائية.
بشكل عام ، تكون المبردات الصغيرة المبردة بالهواء مناسبة لمختلف المناسبات التي تتطلب التبريد ، وتوفر حلول تبريد فعالة ومستقرة وموثوقة لمختلف الصناعات.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصناعة الصيدلانية صناعة التعبئة والتغليف الصناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية للمبردات:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة المبردات وشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ، ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح.
كيف يمتص تبخير جهاز التبريد بالهواء الحرارة من خلال الاتصال بالماء أو الهواء؟
عملية تبخير جهاز التبريد المتحرك المبرد بالهواء الذي يمتص الحرارة من خلال الاتصال بالماء أو الهواء يمكن أن تتم بالطريقتين التالية:
1طريقة تبريد الماء:
في تبريد المياه ، يحتوي الجزء الداخلي من المبخر عادة على مجموعة من الأنابيب أو الأنابيب ذات الأجنحة التي تمتص الحرارة عن طريق تداول المياه الباردة.يتم نقل المياه من نظام المياه الباردة إلى الأنابيب في البخار من خلال مضخة الدورةويتدفق المبرد داخل البخّار على الأسطح الخارجية لهذه الأنابيب، بينما يتدفق الماء البارد من داخل الأنابيب.بسبب انخفاض درجة الحرارة وانخفاض ضغط المبرد، فإنه سوف يمتص الحرارة من السطح الخارجي من أنبوب المياه الباردة، خفض درجة حرارة المياه الباردة، وأخذ الحرارة بعيدا. وبهذه الطريقة يمكن إعادة تدفق المياه الباردة،بينما المبرد يستمر في دورة التبخر وامتصاص الحرارة.
2طريقة تبريد الهواء:
في وضع تبريد الهواء ، يتم تعريض سطح الأنابيب داخل البخار إلى الهواء الخارجي. يتدفق المبرد داخل الأنابيب بينما ينفخ مروحة الهواء الخارجي عبر أسطح أنابيب البخار.من خلال الاتصال بالهواء الخارجي، يمتص المبرد الحرارة من سطح الأنابيب ، مما يتسبب في تبريد سطح الأنابيب ونقل الحرارة بعيدا. بهذه الطريقة ، يمكن للمبرد مواصلة دورة التبخر وامتصاص الحرارة.
سواء كان التبريد بالماء أو التبريد بالهواء، يستفيد المبخر من قدرة المبرد على امتصاص الحرارة أثناء عملية التبخر.يمتص الحرارة من الماء أو الهواء لتحقيق تأثير تبريدالطريقة المحددة المستخدمة تعتمد على احتياجات التطبيق ومتطلبات التصميم.
