تفاصيل المنتج:
|
| اسم المنتج: | المبرد بالماء | قدرة التبريد: | 100-2000 كيلوواط |
|---|---|---|---|
| درجة حرارة التبريد: | 5 -35 ℃ | نوع الضاغط: | ضاغط لولبي |
| نظام التحكم: | سي سي أم سي سيمنز/تحكم الميكرو معالج | المبخر: | القشرة والأنابيب/الفيلم المتساقط/المغرق |
| المكثف: | شل وأنبوب | مستوى الضوضاء: | ≤ 60 ديسيبل (أ) |
| الحماية: | الحمل الزائد للضاغط ، ضغط مرتفع / منخفض ، تدفق المياه ، تسلسل المرحلة ، مضاد للتجمد | مادة تبريد: | R22 / R407C / R134A / R410A |
| الجهد: | 380 فولت / 3 نيوتن / 50 هرتز | ||
| إبراز: | R134A المبرد بالماء المحمول,R134A سخان مياه محمول,R410A المبرد بالماء المحمول,R134A Portable Water Chiller,R410A Portable Water Cooled Chiller |
||

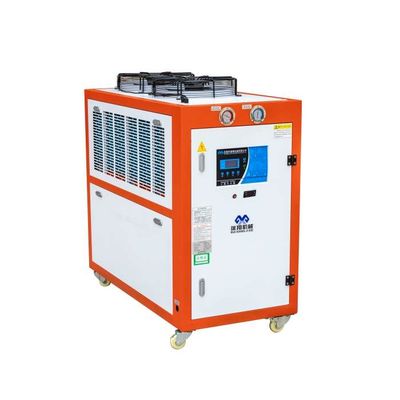

جهاز تبريد لتحكم درجة الحرارة بالدائرة المزدوجة الساخنة والباردة
جهاز التبريد الحار والبارد ذو درجة حرارة ثابتة، المعروف أيضا باسم جهاز تبريد مضخة الحرارة أو جهاز تبريد المياه الساخنة هو جهاز يدمج وظائف التبريد والتدفئة،ويحقق الوظائف المزدوجة للتبريد والتدفئة من خلال تقنية مضخة الحرارة.
خصائص المنتج:
ميزات المبردات الحارة والباردة ذات درجة حرارة ثابتة تشمل:
1نظام الدوران المزدوج: جهاز التبريد المتكامل من نظامين يحتوي على نظام الدوران المزدوج، والذي يمكن أن يوفر مياه التبريد لنظامين تبريد مختلفين في نفس الوقت.الذي يحسن معدل استخدام المعدات.
2كفاءة عالية وتوفير الطاقة: المبرد المتكامل للنظامين يتبنى تقنية التبريد عالية الكفاءة ومضخة مياه التبريد.والتي يمكن أن تحقق توفير الطاقة وحماية البيئة، تقليل استهلاك الطاقة، وتحسين نسبة كفاءة الطاقة للمعدات.
3مستقر وموثوق به: المبرد المتكامل المكون من نظامين يحتوي على نظام تبريد مستقل ونظام تبريد، والذي يمكن أن يضمن استقرار وموثوقية المعدات أثناء التشغيل.
4استخدام مساحة عالية: المبرد المتكامل من نظامين له تصميم مضغوط ويستغرق مساحة صغيرة ، والتي يمكن أن تلبي المناسبات ذات المساحة المحدودة.
5سهولة التشغيل: جهاز التبريد المتكامل من نظامين سهل التشغيل وسهل الصيانة ، مما يمكن أن يقلل من تكاليف الصيانة والصعوبة.
باختصار، جهاز التبريد المتكامل من نظامين هو جهاز تبريد به نظام دوران مزدوج، والذي يمكن أن يوفر مياه التبريد لنظامين تبريد مختلفين في نفس الوقت.لديها مزايا الكفاءة العاليةتوفير الطاقة، الاستقرار والموثوقية، واستخدام المساحة العالية، وسهولة التشغيل.انها مناسبة للمناسبات التي تحتاج إلى توفير مياه التبريد لنظامين تبريد مختلفين في نفس الوقت، مثل أنظمة تكييف الهواء المركزية، وأنظمة أبراج التبريد، وأنظمة التبريد الصناعي، الخ.
| 1 ضاغط | 5 مُبخر | 9 جهاز استشعار درجة الحرارة | 13 صمام الإبحار |
| 2 مكثف | 6 صمام الكرة | 10 خزان الماء | 14 جهاز التحكم في الجهد المنخفض |
| 3 مجفف المرشح | 7 مفتاح مكافحة التجمد | 11 مقياس ضغط مضخة الماء | 15 جهاز التحكم بالجهد العالي |
| 4 صمام التوسع | 8 مفتاح العائمة | 12 مضخة الماء | 16 صمام تخفيف الضغط |
المعلمات التقنية:
| النموذج | RX-1HP | RX-2HP | RX-3HP |
RX-4HP |
RX-5HP | RX-6HP | RX-8HP | RX-10HP | ||
| قدرة التبريد | كيلوواط/ساعة | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| كيلورات/ساعة | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| ضاغط | النوع | نوع المجلد الهرماتي أو المكبس | ||||||||
| القوة | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| مضخة الدورة | القوة | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| الرأس | م | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | |||||||||
| حجم التعبئة | كيلوغرام | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| مُبخر | التدفق | م3/ساعة | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| قدرة المياه | م3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| قطرها | بوصة | نصف | 3/4 " | 1" | 1-1/2 " | 1-1/2 " | ||||
| مكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط في الحمل ، جهاز حماية من ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائية ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | ملم | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| هـ | ملم | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| وزن الوحدة | كيلوغرام | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| النموذج | RX-12HP | RX-15HP | RX-20HP | RX-25HP | RX-30HP | RX-40HP | RX-50HP | RX-60HP | ||
| قدرة التبريد | كيلوواط/ساعة | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| كيلورات/ساعة | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| نطاق الحرارة | 5°C-35°C ((أقل من 0°C يمكن تخصيصها) | |||||||||
| إمدادات الطاقة | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| الطاقة الكلية | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| ضاغط | النوع | نوع المجلد الهرماتي أو المكبس | ||||||||
| القوة | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| مضخة الدورة | القوة | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| الرأس | م | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| مادة تبريد | النوع | R22/R407c/R134a/R410a | ||||||||
| طريقة التحكم | صمام التوسع لتحديد درجة الحرارة والضغط الخارجي | |||||||||
| حجم التعبئة | كيلوغرام | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| مُبخر | التدفق | م3/ساعة | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| قدرة المياه | م3/ساعة | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| قطرها | بوصة | 1.5" | 2" | 2.5" | 3" | |||||
| مكثف | النوع | مجموعات النحاس الفعالة من زعانف الألومنيوم المموجة | ||||||||
| مروحة | النوع | التدفق المحوري | ||||||||
| حجم الهواء | م3/ساعة | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| جهاز حماية | مفتاح الضغط العالي والمنخفض ، حماية مضادة للتجمد ، سدادة / صمام أمان قابل للتصدي ، جهاز حماية من الإفراط في الحمل ، جهاز حماية من ارتفاع درجة حرارة الملف ، مفتاح حماية درجة الحرارة التلقائية ، إلخ. | |||||||||
| حجم الجهاز | (ل) | ملم | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | ملم | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| هـ | ملم | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| وزن الوحدة | كيلوغرام | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
صناعة التطبيق:
المبرد المتكامل لدرجة حرارة ثابتة الباردة والساخنة يستخدم على نطاق واسع في المناسبات التي تحتاج إلى توفير التبريد والتدفئة في نفس الوقت والحفاظ على درجة حرارة ثابتة ، مثل:
1الإنتاج الصناعي: يستخدم للتبريد والتدفئة التي تتطلب درجة حرارة ثابتة في العمليات الصناعية ، مثل التفاعل الكيميائي ، صب الحقن ، التصنيع الإلكتروني ، إلخ.
2المختبرات والبحوث العلمية: مناسبة للمعدات التجريبية والمفاعلات وحمامات درجة الحرارة الثابتة، وما إلى ذلك في المختبرات ومؤسسات البحث العلمي،توفير درجة حرارة ثابتة للتبريد والتدفئة.
3المجال الطبي: في المعدات الطبية، مثل معدات العلاج بالبرودة الطبية، ومعدات المختبرات، ومعدات التصوير الطبي، وما إلى ذلك.من الضروري أن يكون لها وظائف التبريد والتدفئة في نفس الوقت، والحفاظ على درجة حرارة ثابتة.
4تطبيقات أخرى: يمكن استخدام جهاز التبريد المتكامل وتسخين درجة حرارة ثابتة في البيئات التي تتطلب متطلبات عالية في التحكم في درجة الحرارة.مثل اختبار محاكاة الحرارة، تصنيع أشباه الموصلات، الخ
ميزة جهاز التبريد المتكامل وتسخين درجة حرارة ثابتة هي أنه يدمج وظائف التبريد والتسخين والتحكم في درجة الحرارة الثابتة ،والتي يمكن أن تلبي احتياجات سيناريوهات التطبيقات المختلفة، توفر التحكم في درجة الحرارة المستقرة واستخدام الطاقة بكفاءة.
صناعة السيارات الهندسة الكيميائية الصناعة الإلكترونية الصناعة الكهربائية
صناعة الدبابات الصناعة الصيدلانية صناعة التعبئة والتغليف الصناعة الطباعة
(أوبورت) والخدمات:
يتضمن الدعم والخدمة التقنية لمبردات الحرارة الثابتة الساخنة والباردة:
1دعم العملاء على مدار الساعة
2. تركيب وصيانة التوجيه عن بعد
3التشخيص عن بعد و حل المشاكل
4- الإستشارات والإرشادات عبر الهاتف / البريد الإلكتروني
5وثائق و أدلة سهلة الاستخدام
6تحديثات البرمجيات والترقيات
7سعر تكلفة قطع الغيار والمستهلكات
التعبئة والشحن:
يتم تعبئة وتشحنها في صناديق خشبية من الخشب المعيارية. يتم تأمين جميع المكونات وحمايتها بفيلم ثم يتم وضع الوحدة على منصة لسهولة النقل.ووضع علامة معلومات الشحن على الصندوق الخشبي لضمان التسليم الصحيح
كيف يعمل نظام التحكم الحراري للمبرد الحراري الساخن والبرد؟
نظام التحكم الحراري للمبرد الحراري المتكامل الساخن والبارد هو عنصر رئيسي لمراقبة وتعديل درجة حرارة الماء لتحقيق درجة حرارة ثابتة.مبدأ عمل نظام التحكم الحراري العام هو كما يلي:
1مستشعر درجة الحرارة: يحتوي نظام التحكم الحراري عادة على مستشعر درجة حرارة واحد أو أكثر لمراقبة درجة حرارة الماء في الوقت الحقيقي.هذه أجهزة الاستشعار يمكن أن تكون أجهزة تستند إلى مبادئ مثل الحرارة، الحرارة، أو أشباه الموصلات. أنها تحويل درجة حرارة الماء إلى إشارات كهربائية ونقلها إلى نظام التحكم.
2المراقب: The controller in the thermostatic control system is an intelligent electronic device that receives signals from temperature sensors and controls the operation of heating elements according to the set target temperature and control strategyعادة ما يحتوي جهاز التحكم على معالج صغير ودوائر ذات صلة لمعالجة إشارات المدخلات وتنفيذ خوارزميات التحكم وإخراج إشارات التحكم.
3حلقة ردود الفعل: ينفذ جهاز التحكم التحكم في درجة الحرارة في حلقة مغلقة من خلال حلقة ردود الفعل.يقارن درجة حرارة المياه المقياسة الفعلية مع درجة الحرارة المستهدفة المحددة ويضبط قوة عنصر التدفئة بناءً على نتيجة المقارنةإذا كانت درجة الحرارة الفعلية أقل من درجة الحرارة المستهدفة ، فإن جهاز التحكم سيزيد من قوة التسخين ؛ إذا كانت درجة الحرارة الفعلية أعلى من درجة الحرارة المستهدفة ،سوف يقلل جهاز التحكم من قوة التدفئة.
4التحكم في عنصر التدفئة: يحقق نظام التحكم الحراري تنظيم درجة الحرارة عن طريق التحكم في تشغيل عنصر التدفئة. يمكن أن يكون عنصر التدفئة سخانًا كهربائيًا ،محول حرارةأو جهاز التدفئة الملائم آخر. يقدم جهاز التحكم الطاقة الكهربائية أو أشكال أخرى من الطاقة إلى عنصر التدفئة حسب الحاجة لزيادة درجة حرارة الماء.
5حماية السلامة: عادة ما يتضمن نظام التحكم الحراري أيضًا وظائف حماية السلامة لضمان التشغيل الآمن للنظام.وتشمل وظائف الحماية هذه حماية من ارتفاع درجة الحرارة، حماية من التيار الزائد، حماية من الدائرة القصيرة، الخ لمنع زيادة درجة الحرارة أو زيادة التيار أو غيرها من ظروف الخطأ.
من خلال مراقبة مستمرة لدرجة حرارة الماء الفعلية وتعديل تشغيل عنصر التدفئةيمكن لنظام التحكم الحراري الحفاظ على درجة حرارة الماء بشكل مستقر ضمن نطاق درجة الحرارة المستهدف المحددوبهذه الطريقة، يمكن أن يوفر المبرد الحار والبارد المتكامل لدرجة حرارة ثابتة تأثيرات تبريد أو تسخين ثابتة وفقا للطلب،وهي مناسبة لحالات حيث يتطلب تحكم دقيق في درجة الحرارة.
